电容器的命名

发布于:2020-12-16 11:23:09

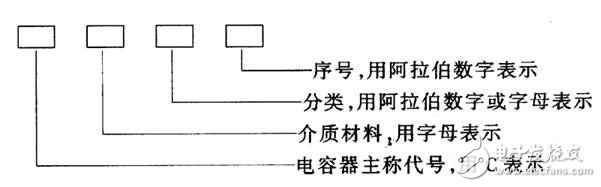

  和电阻一样,电容器的命名也有一定的规定,在国产电容器中,根据国家标准GB2470-81的规定主要包括4个部分,依次表示为:主称部分、介质材料、电容器类别和电容器序号。从下图中也能很明显看到这一点,下面一一为大家介绍下。



  主称部分:

  在电容器中主称部分是固定的用字母C来表示。

  介质材料:

  介质材料也是用字母来表示,电容器的介质种类也比较多,各个字母所代表的材料如下图所示。



  电容器类别:

  电容器类别由数字或字母表示,所表示的含义如下图所示。



  电容器序号:

  序号是由数字组成,用来表示同类产品中的不同品种,以及区别产品外形尺寸等。

  例如一个电容器标注CD11,第一个字母C就是第一部分,表示这个元件是个电容;第二个字母D就是第二部分,对照图片可知表示介质材料为铝;第三个数字1就是第三部分,对照图片可知表示箔式电容器;第四个数字1就是第四部分,表示电容器的序号为1。



  其他命名:

  国产电容器命名通常由这四部分组成,但国际上固定电容器的命名通常由六部分组成。分别为第一部分:用字母表示类型;第二部分:用数字表示结构、封装方式;第三部分:用字母或数字表示温度特性;第四部分:用字母和数字表示耐压值;第五部分:用三位数字表示标称容量;第六部分:用字母表示偏差。
